WiseBreak v2.1与v1.6拾取效果比较

概述

　　2016年，我们对WiseBreak的自动拾取模块进行了深度优化，拾取误差率大幅度下降，精度也更高。低信噪比可控震源资料的拾取效果改善更加明显。为了展示新旧版本拾取效果对比，分别用演示数据和一个低信噪比可控震源数据为例，对比拾取效果，用拟合结果对比拾取误差率。

演示数据拾取对比

（1）拾取参数

　　图1、2为v1.6和v2.1的拾取参数。新版本将“处理长度”变为2个参数，即“拾取起始时间”和“拾取结束时间”。

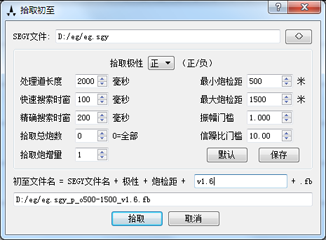

图1. v1.6版拾取参数设置

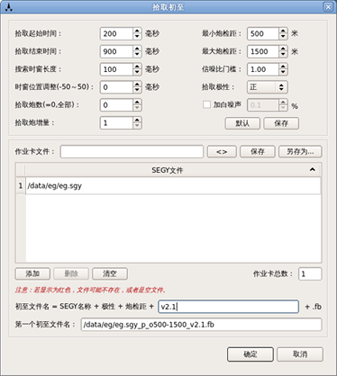

图2. v2.1版本拾取参数设置（Linux界面）

（2）拾取效果对比

　　图3、4是拾取结果对比，图中上部的为1.6版本，下部为新版本结果。

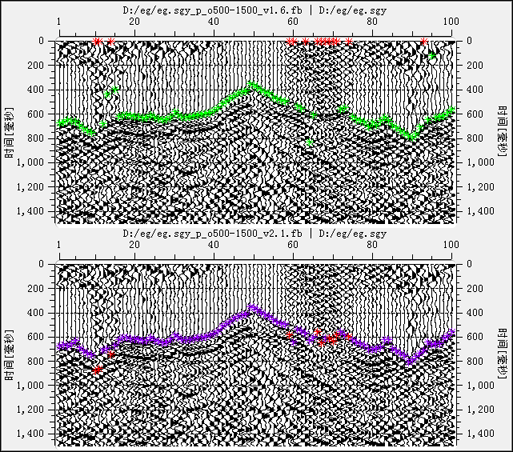

图3. 拾取结果对比1（下部为v2.1结果）

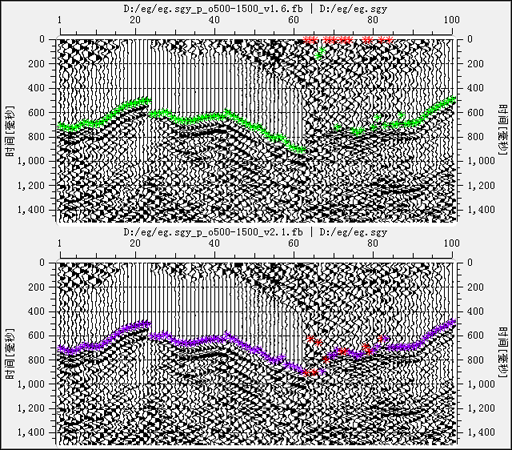

图4. 拾取结果对比2（下部为v2.1结果）

（２）拾取误差率对比　　图5是拾取结果拟合对比，左侧为1.6版本，右侧为新版本结果。对比可知，新版本拾取的误差初至比例从18％大幅度下降到了4.5％。

图5. 拾取误差率对比（右为v2.1结果）
低信噪比可控震源资料
（1）拾取对比下图是低信噪比可控震源测试数据，炮检距1800-3000的拾取结果对比。

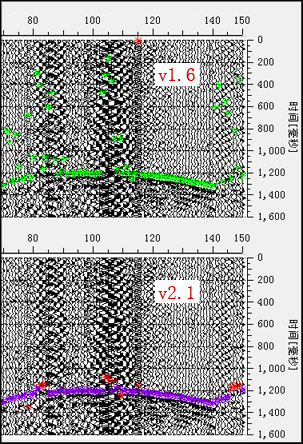

图6. 低信噪比可控震源资料拾取效果对比（下部为v2.1结果）
（2）拾取误差率对比图7是拾取结果拟合对比，左侧为1.6版本，右侧为新版本结果。对比可知，新版本拾取的误差初至比例从48％大幅度下降到了35％。

图7. 可控震源资料拾取误差率对比（右为v2.1结果）
